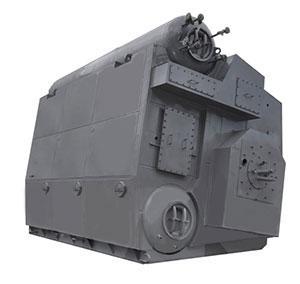

Котёл паровой ДЕ-25-39ГМ (Е-25-3,9ГМ)
Цену уточняйте
- +7 (727) 328-05-75Отдел продаж
- +7 (708) 328-05-75Отдел продаж
- +7 (701) 628-05-75Отдел продаж
Котёл паровой серия ДЕ
для работы на природном газе/мазуте
производительностью 25,0 т/ч
Котёл ДЕ-25-39ГМ (Е-25-3,9ГМ) – паровой котёл, основными элементами которого являются верхний и нижний барабаны, топка, образованная экранированными стенками, с горелкой и пучок вертикальных труб между барабанами.
Технические характеристики
Наименование показателя | Значение |
---|---|
Номер чертежа компоновки | 0124.8022.015 |
Тип котла | Паровой |
Вид расчетного топлива | 1 - Газ; 2 - Жидкое топливо |
Паропроизводительность, т/ч | 25 |
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) | 3,9 (39) |
Температура пара на выходе, °С | 249 |
Водяной объем котла, м3 | 9.5 |
Масса котла без топки (транспортабельного блока котла), кг | 41650 |
Вид поставки | В сборе |
Устройство и принцип работы котла ДЕ-25-39ГМ (Е-25-3,9ГМ)
У котла ДЕ-25-39ГМ (Е-25-3,9ГМ) внутренний диаметр верхнего и нижнего барабанов составляет 1000 мм.
Трубы перегородки и правого бокового экрана котла ДЕ-25-39ГМ (Е-25-3,9ГМ), образующего также под и потолок топочной камеры, вводятся непосредственно в верхний и нижний барабаны. Концы труб заднего экрана привариваются к верхнему и нижнему коллекторам. Трубы фронтового экрана развальцованы в верхнем и нижнем барабанах.
В водяном пространстве верхнего барабана котла находятся питательная труба и труба для ввода фосфатов, в паровом объёме – сепарационное устройство. В нижнем барабане размещаются устройство для парового прогрева воды в барабане при растопке и патрубки для спуска воды, перфорированные трубы для периодической продувки.
Топочная камера котла ДЕ-25-39ГМ (Е-25-3,9ГМ) отделена от конвективного пучка газоплотной перегородкой, в задней части которой расположено окно для входа газов в пучок. Перегородка изготовлена из плотно поставленных и сваренных между собой труб. При входе в барабаны трубы разводятся в два ряда. Вертикальная часть перегородки уплотняется вваренными между трубами металлическими проставками. Конвективный пучок котла ДЕ-25-39ГМ (Е-25-3,9ГМ) образован коридорно-расположенными вертикальными трубами, развальцованными в верхнем и нижнем барабанах.
Исполнение заднего экрана топки возможно в двух вариантах:
- Трубы заднего экрана топки привариваются к верхнему и нижнему коллекторам экрана, которые в свою очередь, привариваются к верхнему и нижнему барабанам. Концы коллекторов заднего экрана со стороны, противоположной барабанам, соединяются необогреваемой рециркуляционной трубой. Для защиты рециркуляционных труб и коллекторов от теплового излучения в конце топочной камеры устанавливаются две трубы, присоединённые к барабанам вальцовкой.
- С-образные трубы, образующие задний экран топки и присоединённые к барабанам вальцовкой.
У котла ДЕ-25-39ГМ (Е-25-3,9ГМ) перегородки в конвективном пучке отсутствуют, а необходимый уровень скоростей газов поддерживается также изменением ширины пучка. Дымовые газы проходят по всему сечению конвективного пучка и выходят через переднюю стенку в газовый короб, который размещён над топочной камерой. Далее через газовый короб дымовые газы проходят к экономайзеру, размещённому сзади котла ДЕ-25-39ГМ (Е-25-3,9ГМ).
В котле применено двухступенчатое испарение. Во вторую ступень испарения котла ДЕ-25-39ГМ (Е-25-3,9ГМ) внесена задняя часть экранов топки и конвективного пучка, расположенного в зоне с более высокой температурой газов. Контуры второй ступени испарения имеют необогреваемую опускную систему.
Контуры боковых экранов и конвективного пучка котла ДЕ-25-39ГМ (Е-25-3,9ГМ), а также фронтового экрана котла замкнуты непосредственно на барабаны. Контуры заднего экрана котла ДЕ-25-39ГМ (Е-25-3,9ГМ) соединяются с барабаном через промежуточные коллекторы: нижний – раздающий (горизонтальный) и верхний – собирающий (наклонный). Концы промежуточных коллекторов со стороны, противоположенной барабанам, объединены необогреваемой рециркуляционной трубой.
В качестве первичных сепарационных устройств используются установленные в верхнем барабане отбойные щиты и направляющие козырьки, обеспечивающие подачу пароводяной смеси на уровень воды. В качестве вторичных сепарационных устройств применяются дырчатый лист и жалюзийный сепаратор.
В котле ДЕ-25-39ГМ (Е-25-3,9ГМ) пароперегреватели вертикальные, дренируемые из двух рядов труб диаметром 51х2,5.
Для сжигания топочного мазута и природного газа на котел ДЕ-25-39ГМ (Е-25-3,9ГМ) устанавливается газомазутная горелка ГМП.
Основными узлами горелки являются: газовая часть, лопаточный аппарат для завихрения воздуха, форсуночный узел с основной и резервной паромеханическими форсунками.
Котёл ДЕ-25-39ГМ (Е-25-3,9ГМ) комплектуется необходимым количеством арматуры и контрольно-измерительными приборами.
Перевод парового котла ДЕ-25-39ГМ (Е-25-3,9ГМ) в водогрейный режим позволяет, кроме повышения производительности котельных установок и уменьшения затрат на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сокращения расходов на подготовку воды, существенно снижать расход топлива.
Среднеэксплуатационный КПД котлоагрегата, использованного в качестве водогрейного, повышается на 2,0-2,5%.
Котёл ДЕ-25-39ГМ (Е-25-3,9ГМ) поставляется заказчику одним транспортабельным блоком (блок в обшивке и изоляции установленной горелкой; возможно исполнение со встроенным экономайзером) в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по дополнительному договору).
