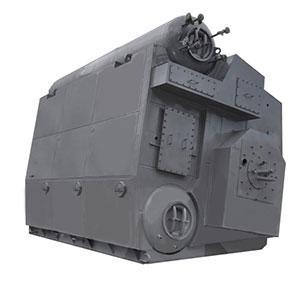

Котёл паровой ДЕ-16-14ГМ-О (Е-16-1,4ГМ)
В наличииКотёл паровой ДЕ-16-14ГМ-О (Е-16-1,4ГМ)
Цену уточняйте
+7-727-3280575
  • +7-708-3280575
  • +7-701-6280575
  • +7-777-6280575
Описание
Информация для заказа

Котёл паровой серия ДЕ

для работы на природном газе/мазуте
производительностью 16,0 т/ч

Котёл ДЕ-16-14ГМ-О (Е-16-1,4ГМ) – паровой котёл, основными элементами которого являются верхний и нижний барабаны, топка, образованная экранированными стенками, с горелкой и пучок вертикальных труб между барабанами.

Технические характеристики

Наименование показателя Значение
Номер чертежа компоновки 00.8022.520
Тип котла Паровой
Вид расчетного топлива 1 - Газ; 2 - Жидкое топливо
Паропроизводительность, т/ч 16
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,3(13,0)
Температура пара на выходе, °С насыщ. 194
Температура питательной воды, °С 100
Расчетный КПД (топливо №1), % 93
Расчетный КПД (топливо №2), % 90
Расход расчетного топлива (топливо №1) , кг/ч (м3/ч - для газа и жидкого топлива) 1141
Расход расчетного топлива (топливо №2), кг/ч (м3/ч - для газа и жидкого топлива) 1088
Габариты транспортабельного блока, LxBxH, мм 7180х3030х4032
Габариты компоновки, LxBxH, мм 855х5240х6072
Масса котла без топки (транспортабельного блока котла), кг 19130
Масса котла без топки (в объеме заводской поставки), кг 20750
Вид поставки В сборе
Базовая комплектация в сборе

Блок котла в обшивке и изоляции

Лестницы и площадки

Горелка ГМ-10

Устройство и принцип работы котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ)

У котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ) внутренний диаметр верхнего и нижнего барабанов составляет 1000 мм.

Трубы перегородки и правого бокового экрана, образующего также под и потолок топочной камеры, вводятся непосредственно в верхний и нижний барабаны. Концы труб заднего экрана привариваются к верхнему и нижнему коллекторам. Трубы фронтового экрана котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ) развальцованы в верхнем и нижнем барабанах.

В водяном пространстве верхнего барабана находятся питательная труба и труба для ввода фосфатов, в паровом объёме – сепарационное устройство. В нижнем барабане размещаются устройство для парового прогрева воды в барабане при растопке и патрубки для спуска воды, перфорированные трубы для периодической продувки.

Топочная камера котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ) отделена от конвективного пучка газоплотной перегородкой, в задней части которой расположено окно для входа газов в пучок. Перегородка изготовлена из плотно поставленных и сваренных между собой труб. При входе в барабаны трубы разводятся в два ряда. Вертикальная часть перегородки уплотняется вваренными между трубами металлическими проставками. Конвективный пучок котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ) образован коридорно-расположенными вертикальными трубами, развальцованными в верхнем и нижнем барабанах.

Исполнение заднего экрана топки возможно в двух вариантах:

- Трубы заднего экрана топки привариваются к верхнему и нижнему коллекторам экрана, которые в свою очередь, привариваются к верхнему и нижнему барабанам. Концы коллекторов заднего экрана со стороны, противоположной барабанам, соединяются необогреваемой рециркуляционной трубой. Для защиты рециркуляционных труб и коллекторов от теплового излучения в конце топочной камеры устанавливаются две трубы, присоединённые к барабанам вальцовкой.

- С-образные трубы, образующие задний экран топки и присоединённые к барабанам вальцовкой.

У котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ) перегородки в конвективном пучке отсутствуют, а необходимый уровень скоростей газов поддерживается также изменением ширины пучка. Дымовые газы проходят по всему сечению конвективного пучка и выходят через переднюю стенку в газовый короб, который размещён над топочной камерой. Далее через газовый короб дымовые газы проходят к экономайзеру, размещённому сзади котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ).

В котле ДЕ-16-14ГМ-О (Е-16-1,4ГМ) применено двухступенчатое испарение. Во вторую ступень испарения внесена задняя часть экранов топки и конвективного пучка, расположенного в зоне с более высокой температурой газов. Контуры второй ступени испарения имеют необогреваемую опускную систему.

Контуры боковых экранов и конвективного пучка котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ), а также фронтового экрана котла замкнуты непосредственно на барабаны. Контуры заднего экрана котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ) соединяются с барабаном через промежуточные коллекторы: нижний – раздающий (горизонтальный) и верхний – собирающий (наклонный). Концы промежуточных коллекторов со стороны, противоположенной барабанам, объединены необогреваемой рециркуляционной трубой.

В качестве первичных сепарационных устройств используются установленные в верхнем барабане отбойные щиты и направляющие козырьки, обеспечивающие подачу пароводяной смеси на уровень воды. В качестве вторичных сепарационных устройств применяются дырчатый лист и жалюзийный сепаратор.

В котле ДЕ-16-14ГМ-О (Е-16-1,4ГМ) пароперегреватели вертикальные, дренируемые из двух рядов труб диаметром 51х2,5.

Для сжигания топочного мазута и природного газа на котел ДЕ-16-14ГМ-О (Е-16-1,4ГМ) устанавливается газомазутная горелка ГМП.

Основными узлами горелки являются: газовая часть, лопаточный аппарат для завихрения воздуха, форсуночный узел с основной и резервной паромеханическими форсунками.

Котёл ДЕ-16-14ГМ-О (Е-16-1,4ГМ) комплектуется необходимым количеством арматуры и контрольно-измерительными приборами.

Перевод парового котла ДЕ-16-14ГМ-О (Е-16-1,4ГМ) в водогрейный режим позволяет, кроме повышения производительности котельных установок и уменьшения затрат на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сокращения расходов на подготовку воды, существенно снижать расход топлива.

Среднеэксплуатационный КПД котлоагрегата, использованного в качестве водогрейного, повышается на 2,0-2,5%.

Котёл ДЕ-16-14ГМ-О (Е-16-1,4ГМ) поставляется заказчику одним транспортабельным блоком (блок в обшивке и изоляции установленной горелкой; возможно исполнение со встроенным экономайзером) в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по дополнительному договору).
