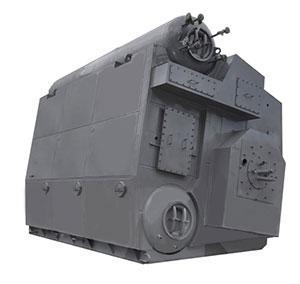

Котёл паровой ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ)

Устройство и принцип работы котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ)

Во всех типоразмерах котлов внутренний диаметр верхнего и нижнего барабанов составляет 1000 мм.

Трубы перегородки и правого бокового экрана, образующего также под и потолок топочной камеры, вводятся непосредственно в верхний и нижний барабаны. Концы труб заднего экрана котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) привариваются к верхнему и нижнему коллекторам. Трубы фронтового экрана котла привариваются к коллекторам.

Поперечное сечение топочной камеры для всех котлов одинаково. Глубина топочной камеры увеличивается с повышением паропроизводительности котлов.

В водяном пространстве верхнего барабана находятся питательная труба и труба для ввода фосфатов, в паровом объёме – сепарационное устройство. В нижнем барабане размещаются устройство для парового прогрева воды в барабане при растопке и патрубки для спуска воды, труба непрерывной продувки у котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ).

Топочная камера отделена от конвективного пучка газоплотной перегородкой, в задней части которой расположено окно для входа газов в пучок. Перегородка изготовлена из плотно поставленных и сваренных между собой труб. При входе в барабаны трубы разводятся в два ряда. Вертикальная часть перегородки уплотняется вваренными между трубами металлическими проставками. Конвективный пучок образован коридорно-расположенными вертикальными трубами, развальцованными в верхнем и нижнем барабанах.

Исполнение заднего экрана топки возможно в двух вариантах:

- Трубы заднего экрана топки привариваются к верхнему и нижнему коллекторам экрана, которые в свою очередь, привариваются к верхнему и нижнему барабанам. Концы коллекторов заднего экрана со стороны, противоположной барабанам, соединяются необогреваемой рециркуляционной трубой. Для защиты рециркуляционных труб и коллекторов от теплового излучения в конце топочной камеры устанавливаются две трубы, присоединённые к барабанам вальцовкой.

- С-образные трубы, образующие задний экран топки и присоединённые к барабанам вальцовкой.

Для поддержания необходимого уровня скоростей газов в конвективных пучках котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) устанавливаются продольные ступенчатые перегородки, а также изменяется ширина пучка. Дымовые газы проходят по всему сечению конвективного пучка и выходят через переднюю стенку в газовый короб, который размещен над топочной камерой. Далее через газовый короб дымовые газы проходят к экономайзеру, размещенному сзади котла.

Котёл ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) выполнен с одноступенчатой схемой испарения.

Контуры боковых экранов и конвективного пучка котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) замкнуты непосредственно на барабаны. Контуры заднего экрана котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) и фронтового экрана соединяются с барабаном через промежуточные коллекторы: нижний – раздающий (горизонтальный) и верхний – собирающий (наклонный). Концы промежуточных коллекторов со стороны, противоположенной барабанам, объединены необогреваемой рециркуляционной трубой.

В качестве первичных сепарационных устройств используются установленные в верхнем барабане отбойные щиты и направляющие козырьки, обеспечивающие подачу пароводяной смеси на уровень воды. В качестве вторичных сепарационных устройств применяются дырчатый лист и жалюзийный сепаратор.

Пароперегреватель котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) выполнен змеевиковым из труб диаметром 32х3мм.

Для сжигания топочного мазута и природного газа на котёл ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) устанавливается газомазутная горелка ГМ.

Основными узлами горелки являются: газовая часть, лопаточный аппарат для завихрения воздуха, форсуночный узел с основной и резервной паромеханическими форсунками.

Котёл ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) комплектуется необходимым количеством арматуры и контрольно-измерительными приборами.

Перевод парового котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) в водогрейный режим позволяет, кроме повышения производительности котельных установок и уменьшения затрат на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сокращения расходов на подготовку воды, существенно снижать расход топлива.

Среднеэксплуатационный КПД котла ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ), использованного в качестве водогрейного, повышается на 2,0-2,5%.

Котёл ДЕ-6,5-14ГМ-О (Е-6,5-1,4ГМ) поставляется заказчику одним транспортабельным блоком (блок в обшивке и изоляции установленной горелкой; возможно исполнение со встроенным экономайзером) в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами и площадками, пароперегревателем (по дополнительному договору).
