Котёл паровой ДКВр

для работы на газе/жидком топливе (природном газе/мазуте)
производительностью 10 т/ч

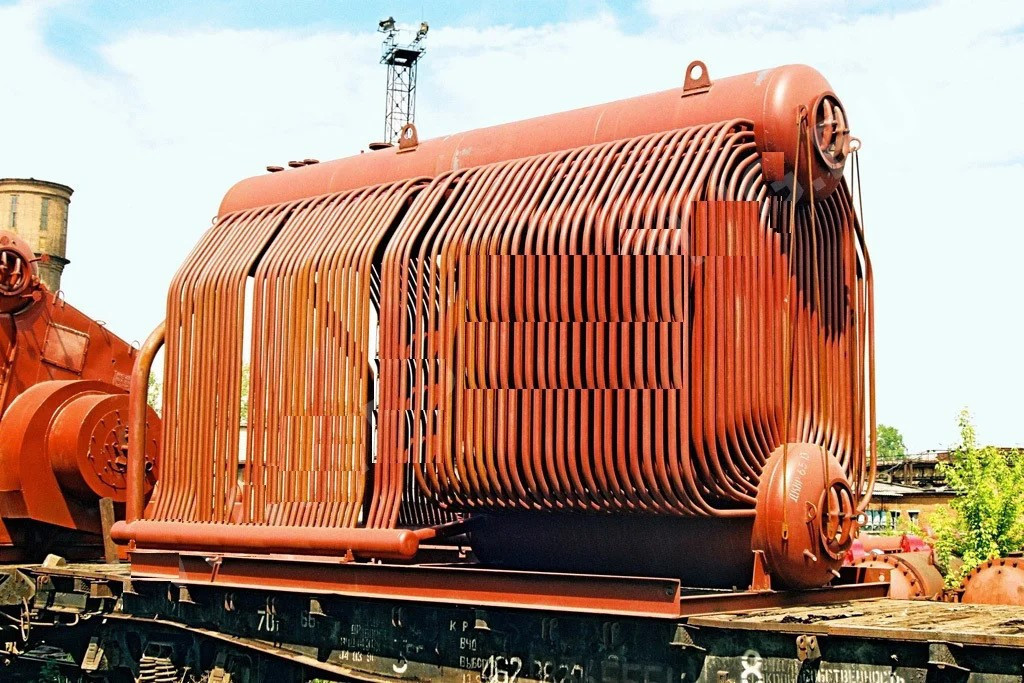

Котёл паровой ДКВр-10-13ГМ (Е-10-1,4ГМ) - паровой вертикально-водотрубный котёл с экранированной топочной камерой и кипятильным пучком, выполненных по конструктивной схеме «Д», характерной особенностью которой является боковое расположение конвективной части котла относительно топочной камеры.

Технические характеристики

Наименование показателя Значение
Номер чертежа компоновки 00.8022.400
Тип котла Паровой
Вид расчетного топлива 1 - Газ; 2 - Жидкое топливо
Паропроизводительность, т/ч 10
Рабочее (избыточное) давление теплоносителя на выходе, МПа (кгс/см2) 1,3(13,0)
Температура пара на выходе, °С насыщ. 194
Температура питательной воды, °С 100
Расчетный КПД (топливо №1), % 87
Расчетный КПД (топливо №2), % 86
Расход расчетного топлива (топливо №1) , кг/ч (м3/ч - для газа и жидкого топлива) 740
Расход расчетного топлива (топливо №2), кг/ч (м3/ч - для газа и жидкого топлива) 700
Габариты транспортабельного блока, LxBxH, мм россыпью
Габариты компоновки, LxBxH, мм 8850х5830х7100
Масса котла без топки (транспортабельного блока котла), кг ---
Масса котла без топки (в объеме заводской поставки), кг 15396
Вид поставки Россыпью
Базовая комплектация россыпью

Котел россыпью

Лестницы и площадки

Горелки ГМГ-4 - 2 шт.

Устройство и принцип работы котла ДКВр-10-13ГМ (Е-10-1,4ГМ)

Котёл ДКВр-10-13ГМ (Е-10-1,4ГМ) - паровой котёл, основными элементами которого являются два барабана: верхний длинный и нижний, а также экранированная топочная камера.

Топочная камера котла ДКВр-10-13ГМ (Е-10-1,4ГМ) разделена кирпичной стенкой на собственно топку и камеру догорания, которая позволяет повысить КПД котла за счёт снижения химического недожога. Вход газов из топки в камеру догорания и выход газов из котла асимметричные.

В котлах с пароперегревателем последние размещаются в первом газоходе с левой стороны котла.

Стенки верхнего барабана охлаждаются потоком пароводяной смеси, выходящим из труб боковых экранов и труб передней части конвективного пучка.

Предохранительные клапаны, главный паровой вентиль или задвижка, вентили для отбора проб пара, отбора пара на собственные нужды (обдувку) располагаются на верхней образующей верхнего барабана.

Питательная труба находится в водном пространстве верхнего барабана, в паровом объеме - сепарационные устройства. В нижнем барабане размещены перфорированная труба для продувки, устройство для прогрева барабана при растопке и штуцер для спуска воды.

Для наблюдения за уровнем воды в верхнем барабане устанавливаются два указателя уровня.

Для отбора импульсов уровня воды на автоматику на переднем днище верхнего барабана установлено два штуцера.

Опускные и пароотводящие трубы привариваются к коллекторам и барабанам (или к штуцерам на барабанах). При питании экранов из нижнего барабана для предотвращения попадания в них шлама, концы опускных труб выведены в верхнюю часть барабана.

Шамотная перегородка, отделяющая камеру догорания от пучка, опирается на чугунную опору, укладываемую на нижний барабан.

Чугунная перегородка между первым и вторым газоходами собирается на болтах из отдельных плит с предварительным промазыванием стыков специальной замазкой или с прокладкой асбестового шнура, пропитанного жидким стеклом. В перегородке имеется отверстие для прохода трубы стационарного обдувочного прибора.

Окно для выхода газов из котла расположено на задней стенке.

В котле ДКВр-10-13ГМ (Е-10-1,4ГМ) на давление 1,3 МПа температура перегретого пара не регулируется.

Котёл ДКВр-10-13ГМ (Е-10-1,4ГМ) в тяжелой обмуровке имеет лёгкий обвязочный каркас.

Площадки котла ДКВр-10-13ГМ (Е-10-1,4ГМ) расположены в местах, необходимых для обслуживания арматуры и гарнитуры котла:

  • боковая площадка для обслуживания водоуказательных приборов;
  • боковая площадка для обслуживания предохранительных клапанов и запорной арматуры на барабане котла;
  • площадка на задней стенке котла для обслуживания доступа в верхний барабан при ремонте котла.

На боковые площадки ведут лестницы, а на заднюю площадку - вертикальный трап.

Пароохладитель, установленный в нижнем барабане, имеет дренажный вентиль на соединительных паропроводах. Для регулирования количества поступающего в пароохладитель пара на перемычке между прямым и обратным паропроводами поставлен вентиль.

Для доступа в топочную камеру имеется лаз. Для шуровки топлива вблизи боковых стен, в зависимости от топочного устройства, сделаны шуровочные лючки. Два таких лючка установлены на боковых стенах камеры догорания в её нижней части. На боковых стенах котлов в области конвективного пучка предусмотрены лючки для очистки конвективных труб переносным обдувочным аппаратом.

Для контроля за состоянием изоляции нижней части верхнего барабана в топочной камере устанавливается лючок в месте разрежения труб бокового экрана.

В нижней части газохода с левой стороны котла размещены лазы для периодического удаления золы, осмотра пучка и эжекторов возврата уноса. Для наблюдения за изоляцией верхнего барабана в верхней части топки котлов предусматривается установка лючков.

Перевод парового котла ДКВр-10-13ГМ (Е-10-1,4ГМ) в водогрейный режим позволяет, кроме повышения производительности котельных установок и уменьшения затрат на собственные нужды, связанные с эксплуатацией питательных насосов, теплообменников сетевой воды и оборудования непрерывной продувки, а также сокращения расходов на подготовку воды, существенно снижать расход топлива.

Среднеэксплуатационный КПД котлоагрегатов, использованных в качестве водогрейных, повышается на 2,0-2,5%.

Котельные с котлами ДКВр комплектуются вентиляторами и дымососами типа ВДН и ДН, блочными водоподготовительными установками ВПУ, фильтрами для осветления и умягчения воды ФОВ и ФиПА, термическими деаэраторами типа ДА, теплообменными устройствами, насосами, а также комплектами автоматики.

Конструктивные особенности котла ДКВр-10-13ГМ (Е-10-1,4ГМ)

Для котлов ДКВр-10-13ГМ (Е-10-1,4ГМ) применяется одноступенчатая схема испарения.

Котёл имеет верхний длинный барабан, фронтовая и задняя стенки топки экранированы.

Вода в трубы фронтовых экранов котлов поступает только из верхнего барабана, а в трубы задних экранов – из нижнего.

На задних днищах и на передних днищах верхних барабанов расположены лазовые затворы. Средний уровень воды находится на оси барабана. Для наблюдения за уровнем воды на верхних барабанах установлены два водоуказательных прибора.

В водном пространстве верхнего барабана размещаются две питательные трубы, в нижнем барабане – перфорированная труба продувки, также дополнительно введены трубы для прогрева котла паром при растопке.

Котельные пучки котла имеют коридорное расположение труб. Выход дымовых газов осуществляется через заднюю стенку; допускается выход газов вверх, вниз или через боковую стенку.

У котла ДКВр-10-13ГМ (Е-10-1,4ГМ) пароперегреватели одноходовые по пару.

Все коллекторы и барабаны имеют продувочные линии с двумя запорными вентилями. У нижнего барабана имеется патрубок для спуска воды.

Пароохладитель, установленный в нижнем барабане, имеет дренажный вентиль на соединительных паропроводах. На перемычке между прямым и обратным паропроводами поставлен вентиль для регулирования количества, поступающего в пароохладитель, пара.

Для сжигания топлива котёл ДКВр-10-13ГМ (Е-10-1,4ГМ) комплектуется газомазутными горелками типа ГМ.

Котёл ДКВр-10-13ГМ (Е-10-1,4ГМ) высокой компоновки (с отметкой верхнего барабана 5715 мм) является нетранспортабельными и поставляется россыпью (узлы, пакеты, связки), в комплекте с КИП, арматурой и гарнитурой в пределах котла, лестницами, площадками, пароперегревателем (по требованию заказчика). Изоляционные и обмуровочные материалы в комплект поставки не входят.
